Holo-Scan
l’holo-scan est un nouveau système de cartographie en réalité augmentée (AR) compatible avec divers équipements de laboratoire
tels que les analyseurs de spectre, les analyseurs de réseau vectoriel ou des sondes spécifiques (Narda, Wavecontrol …).
Les données sont ensuite exportées au format .lxd et directement analysées dans le viewer en ligne.
Description

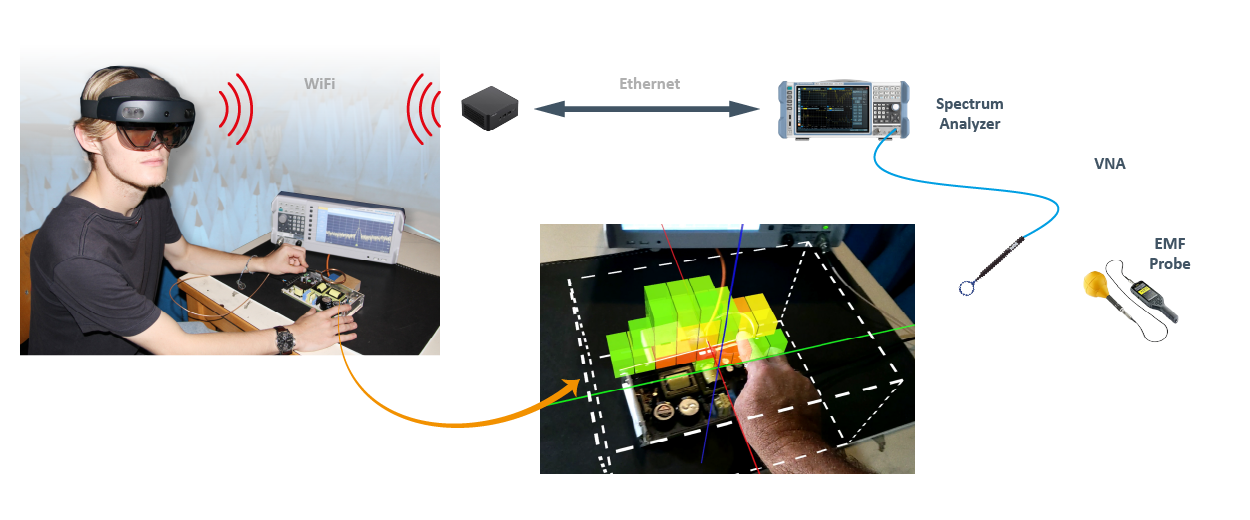

L’HOLO-SCAN est un scanner de champ électromagnétique 3D équipé de lunettes de réalité augmentée.
Il permet de réaliser :
- Des mesures volumétriques en 3D
- Des mesures de diagramme de rayonnementd’antenne en 2D
Les données peuvent être exportées au format .lxd et analysées directement avec le logiciel de visualisation (en ligne ou hors ligne).
Bande de fréquences : illimitée, selon les sondes et l’instrument de mesure utilisé.
Compatible avec votre propre analyseur de spectre, analyseur de réseau vectoriel, récepteur EMI ou équipement de mesure de champ électromagnétique (Narda, Wavecontrol, etc.). La compatibilité doit être validée au préalable par notre équipe technique.
- Résolution spatiale : de 5 mm x 5 mm à 25 cm x 25 cm
- Génération automatique de rapports PDF (avec visualisation en ligne)
- Valise de transport robuste, étanche et ergonomique

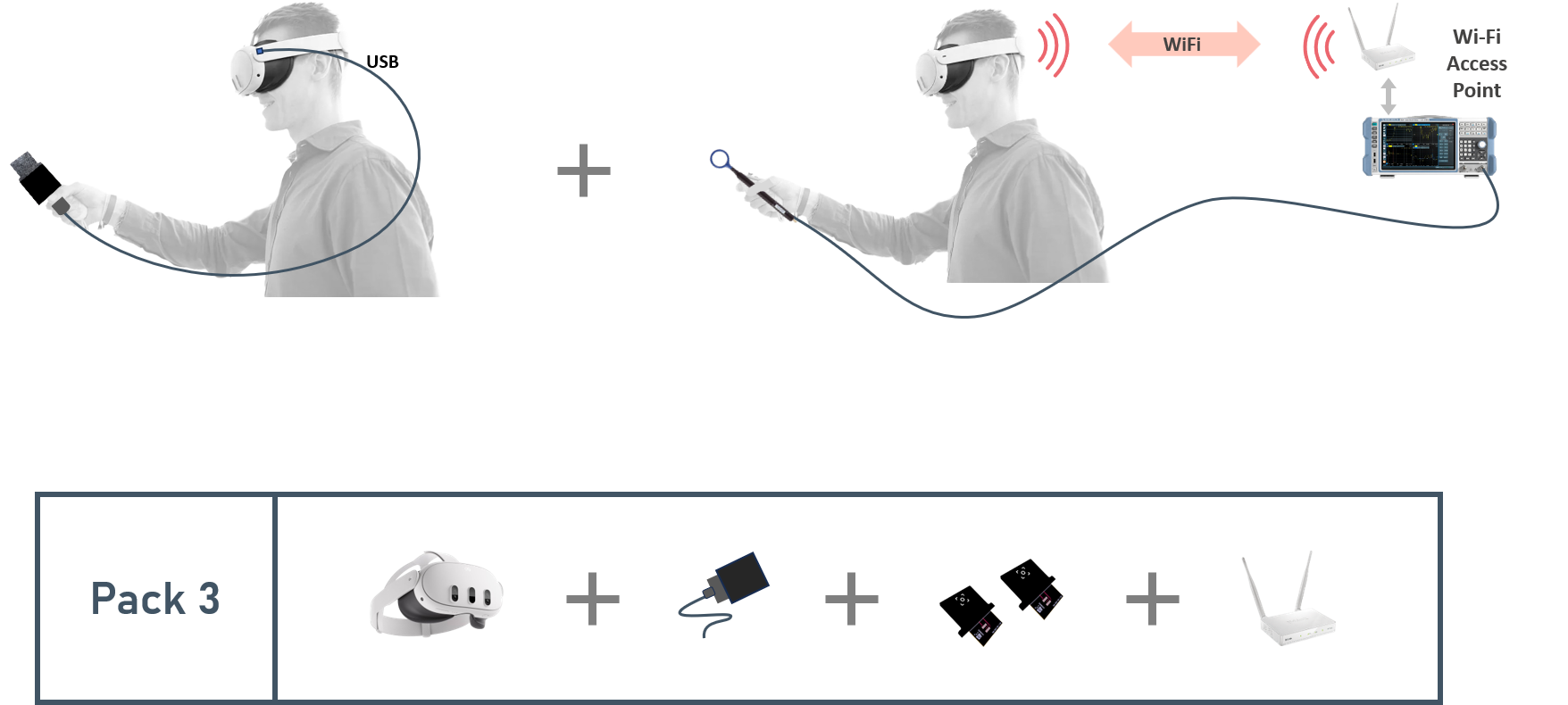

Inclus de série : - Lunettes de réalité augmentée
- Analyseur de spectre ROHDE & SCHWARZ FPC 1000 (1 GHz) + câble RF
- Antenne omnidirectionnelle Discone (400 MHz à 10 GHz) + poignée + câble RF
- Mini PC (NUC)
- Logiciel de mesure
- Valise de transport robuste, étanche et ergonomique
VIEWERS
Demande de prix
Visu-Scan
le Visu-Scan est le système de réalité augmentée le plus simple à utiliser, permettant de visualiser directement le rayonnement électromagnétique émis par le dispositif testé. Après avoir positionné le volume de mesure, il suffit de balayer la surface avec la sonde de mesure. À la fin de la procédure, un rapport au format PDF est automatiquement généré.
Description

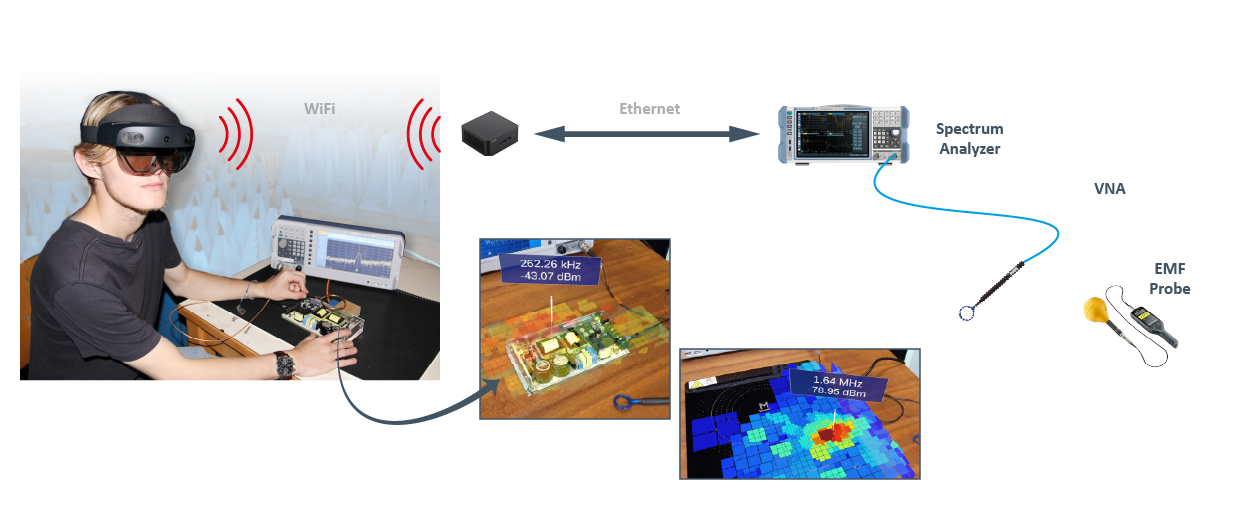

Le VISU-SCAN est un scanner de champ électromagnétique 3D équipé de lunettes de réalité augmentée.
Il permet de réaliser :
- Des mesures volumétriques en 3D (jusqu’a 6 plans)
- La mesure et la localisation des points de champ les plus élevés
Bande de fréquences : illimitée, selon les sondes et l’instrument de mesure.
Compatible avec votre propre analyseur de spectre, analyseur vectoriel de réseau (AVN), récepteur EMI ou équipement de mesure de champ électromagnétique (Narda, Wavecontrol, etc.). À valider au préalable avec notre équipe technique.
• Résolution spatiale: de 5 mm x 5 mm à 25 cm x 25 cm
• Génération automatique de rapports au format PDF
• Valise de transport robuste, étanche et ergonomique
Inclus de série :
• Lunettes de réalité augmentée
• Analyseur de spectre ROHDE & SCHWARZ FPC 1000 (1 GHz) + câble RF
• Antenne omnidirectionnelle Discone (400 MHz à 10 GHz) + poignée + câble RF + étui (voir fiche technique jointe)
• Mini PC (NUC)
• Logiciel de mesure
• Valise de transport robuste, étanche et ergonomique

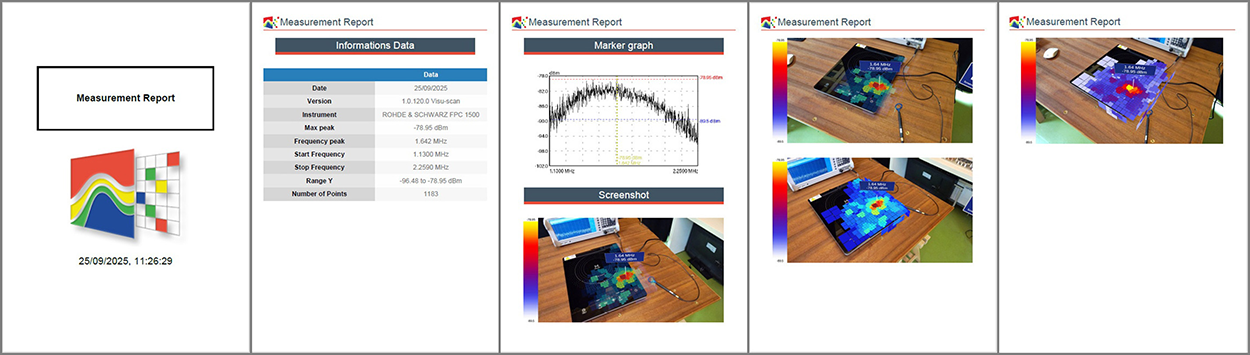

Exportation du rapport de mesure au format PDF
